●2Dポート測定コマンド郡

・座標値測定コマンド

･要素径測定コマンド

・3点径測定コマンド

･2線角度測定コマンド

---＞ 2線間の角度を求めることが出来ます。

･3点角度測定コマンド

---＞角度を3点指示で求めることが出来ます。

・点線距離測定コマンド

---＞指示した点と線分間の距離を測定することが出来ます。

・線線距離測定コマンド

---＞指示した2線分間の距離及び、2線分の長さをそれぞれ求めることが出来ます。

2Dポートで寸法コマンド郡を使用できるようになりました。この測定コマンド群は測定結果を知るために効率的なものです。

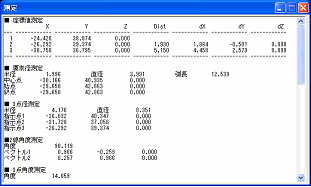

計算結果はテキストボックスに表示・保存される為、カット＆ペーストで利用することが出来ます。

ことが出来ます。

要素径測定コマンドで測定できないまるい部分も3点指示することで測定出来ます。

他にも、指示した点のXYZ座標値及び指示した線分の長さを同時に求めることが出来ます。

---＞点間のXYZの座標値のみならず、点間の3次元距離、及び点間のXYZそれぞれの成分を求める

---＞円・円弧の半径、直径、中心点、始点、終点、弧長を求めることが出来ます。

---＞ 3点を指示して得られる円・円弧の半径、直径、中心点、始点、終点、弧長を求めることが出来ます。
