●3Dポートでの隙間干渉チェック

隙間干渉チェック結果は、テキストボックス及び、3Dポートに×で表示されます。

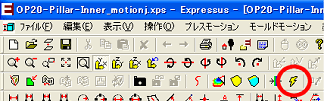

ツールバーの隙間干渉チェックコマンドか

もしくは、

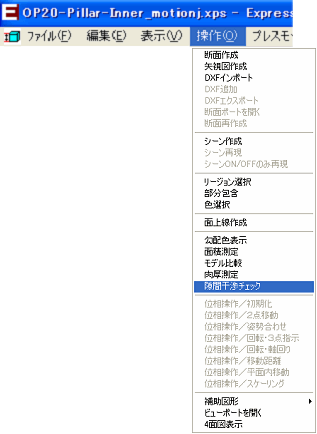

メニューバーの「操作」より「隙間干渉チェック」を選びます。

以下のダイアログが出てきます。

干渉チェック中･･･

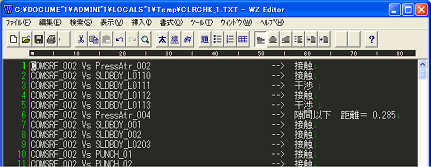

テキストボックスに表示されます。

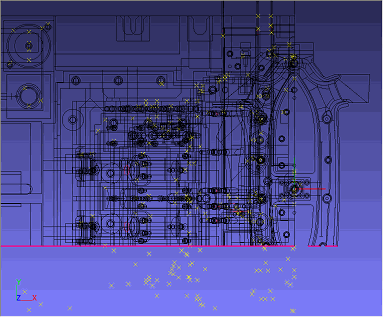

３Dポートには、接触点が×で表示されます。

隙間干渉チェックが、3Dポートで利用できるようになりました。

アッセンブリの静的な干渉チェックや、移送変更を行っての隙間干渉チェック、さらに集合演算の漏れなどのチェックにも有効です。
