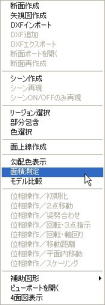

メニューバーの「操作」より「面積測定」を選びます。

ツールバーの面積測定ボタンか

ホーム >Expressus Version 2.65での新リリース機能概要 >投影面積測定コマンド

●投影面積測定コマンド

任意の投影方向を指定して、投影面積を求めることができます。
投影面積の計算結果は、投影図として生成されます。
そのため、断面図や矢視図と同等に2次元ポートで、ハッチングを行ったり、注記や寸法を加えることが可能になります。
また、キャビティ内圧力や側面圧力補正係数、安全率などのパラメータを指定して、型締め力計算を行うことができます。
これは、モールド金型設計の初期設計段階で有効な機能です。
