■Expressusビューイング（チルト、パン、ズーム）操作■

キーボードのF1、F2、F3キーの何れかを押しながら、マウスを移動することにより、モデルのビューイングが行えます。

キーボードのF1キーを押しながら、マウスを移動することにより、

または、マウス右ボタンのドラッグにより、チルトが行えます。

ドラッグとは、マウスのボタンを押したまま、マウスを移動する操作です。

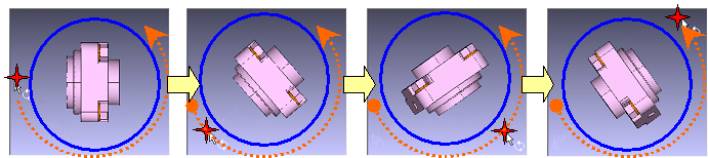

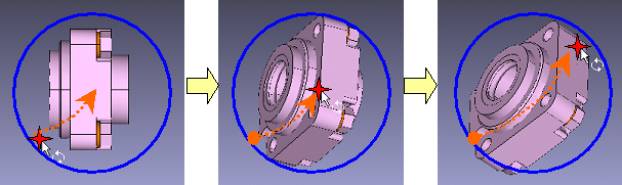

図形ポートに球があり、表示されている図形はその球の中に含まれているものとします。

マウスカーソルは、その球の手前半分の半球上にありマウスの動きに応じて球とその中に含まれる表示図形が回転します。

キーボードのF2キーを押しながら、マウスを移動することにより、

または、マウス左ボタンのドラッグにより、パンが行えます。

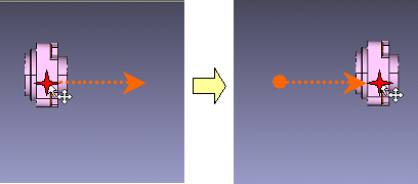

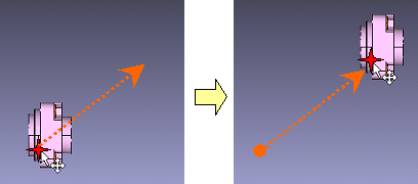

マウスの移動に従って、図形が平行移動します。

キーボードのF3キーを押しながら、マウスを移動することにより、

または、マウス中ボタンのドラッグにより、または、ホイール回転により、ズームが行えます。

ホイールとは、マウスの中ボタンの事であり、これを前後に回転させる事をホイール回転といいます。

環境設定において、ビューイング操作時にワイヤ表示を設定した場合においても、ホイール回転によるズームにおいてはワイヤ表示されません。

ズーム操作を始めた時のマウスカーソルの位置がズーム中心となります。

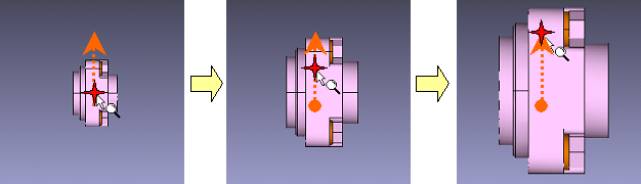

マウスを上に動かすとズームアップ、マウスを下に動かすとズームダウンとなります。
