ホーム >Expressus Version 2.71での新リリース機能概要 >肉厚測定
ツールバーの肉厚測定ボタンか
もしくは

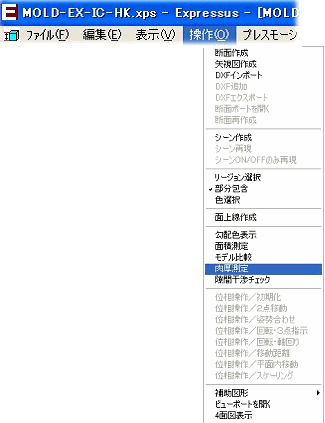

メニューバーの「操作」より「肉厚測定」を選びます。
以下のダイアログが出てくるので、評価ピッチ、および、肉厚許容範囲に任意の数値を入力し、OKボタンを押します。

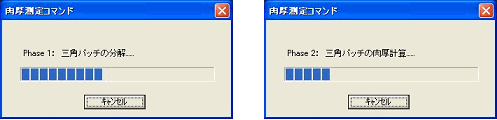

計算が実行されます

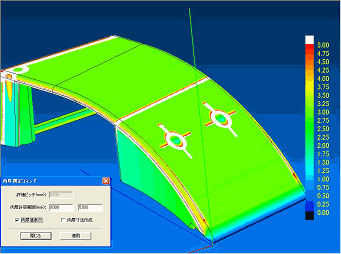

肉厚が色表示されます。
ダイアログの肉厚寸法作成にチェックを入れて、
任意の点をピックし、ドラッグすると、ピックした点の肉厚寸法が表示されます。
小さい評価ピッチが指定されて、計算時に実メモリーが足りなくなり、メモリーのディスクスワップが発生した場合、実用的な計算時間ではなくなるため、使用するメモリー量が、実メモリーの１／４を超えると、評価ピッチを粗くする考慮を入れています。
