結果を見ることを容易にするためディスプレイを「ワイヤー」に変更

評価ピッチが0.02である場合、結果は以下のように示されます。

違い部分は赤で表示されます。

計算が終了します。

OKボタンを押すことにより実行を始めてください。

比較ノード-2を選択します。

ホーム >Expressus Version 2.50での新リリース機能概要 > モデル比較機能

モデル比較機能

比較ノード-1を選択します。

モデル比較コマンドを実行します。

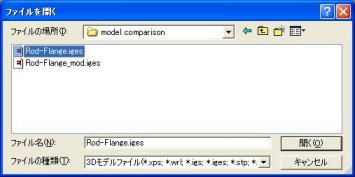

ファイルを開きます。

多面体近似パラメータを指示します。

開いたファイルが表示されます。

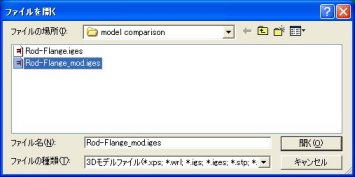

2つ目のファイルを開きます。

多面体近似パラメータを指示します。

開いたファイルが表示されます。

ツールバーのモデル比較コマンドボタンをクリック

2つのノードを指示して、2つのモデルの形状比較を行うことができます。許容誤差以下の部位を検索して、色表示を行います。
製品モデルの設計変更時などに有効な機能です。
